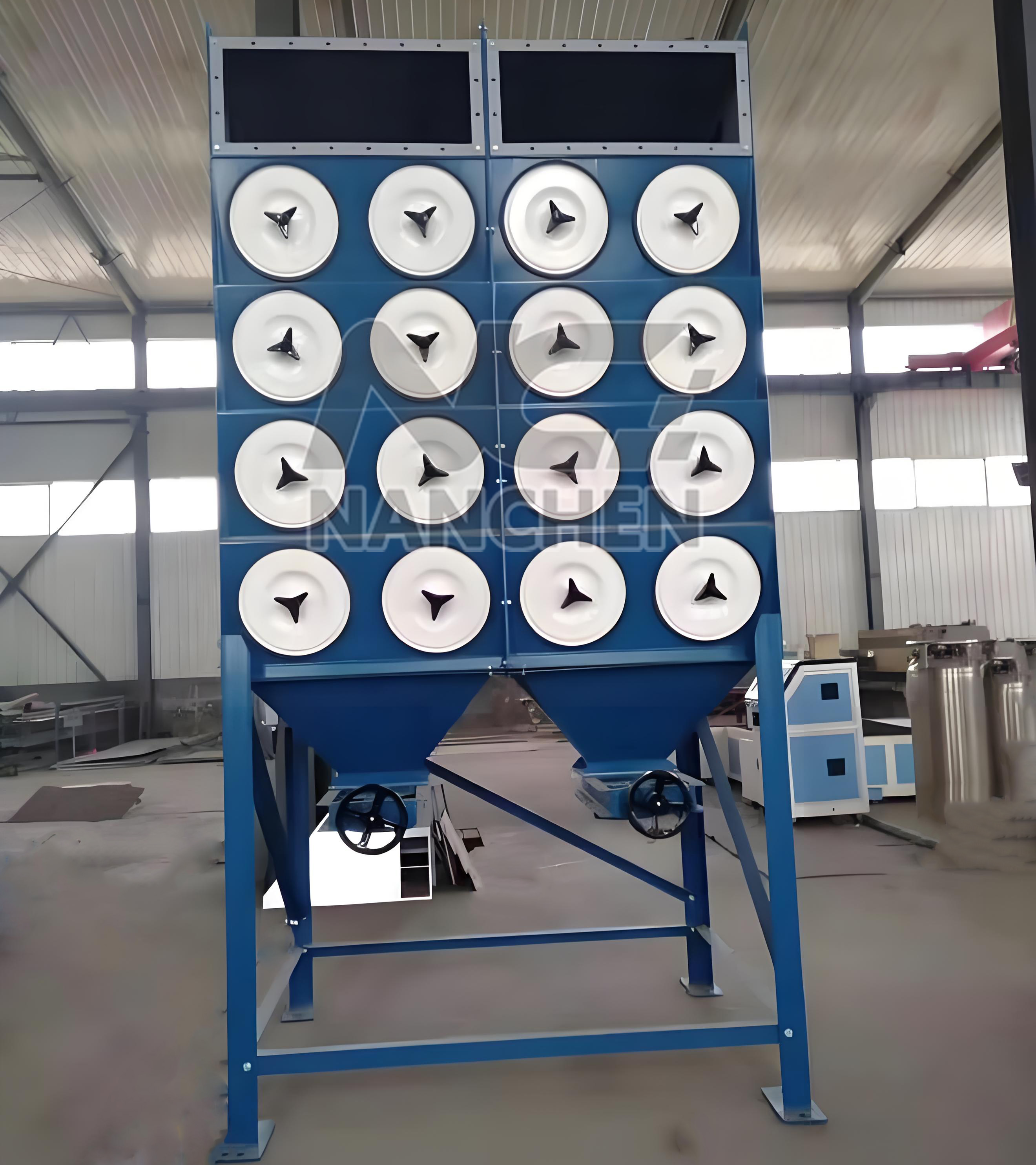

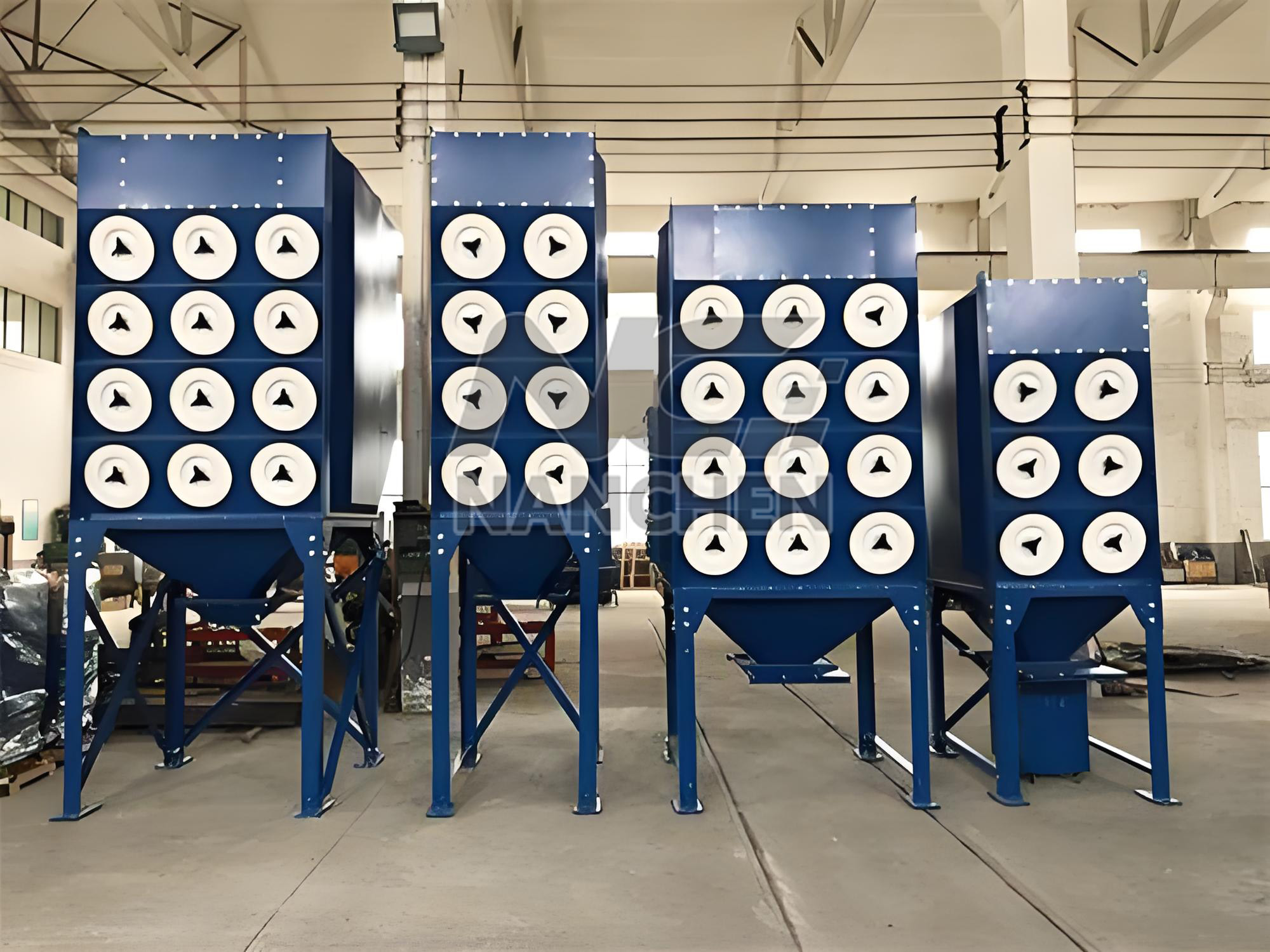

Принцип работы пылесоса с фильтровальными картриджами:

После того как пыльный газ поступает в бункер пылесоса, благодаря внезапному расширению поперечного сечения потока и действию распределительной пластины потока некоторые крупные частицы в потоке осаждаются в бункере под действием динамической и инерционной силы; Пылевые частицы с мелким размером зерна и низкой плотностью, попав в камеру фильтрации пыли, осаждаются на поверхности фильтрующего материала за счет сочетания эффекта броуновского диффузии и ситового эффекта. Очищенный газ поступает в камеру чистого воздуха и удаляется через выхлопную трубу и вентилятор.

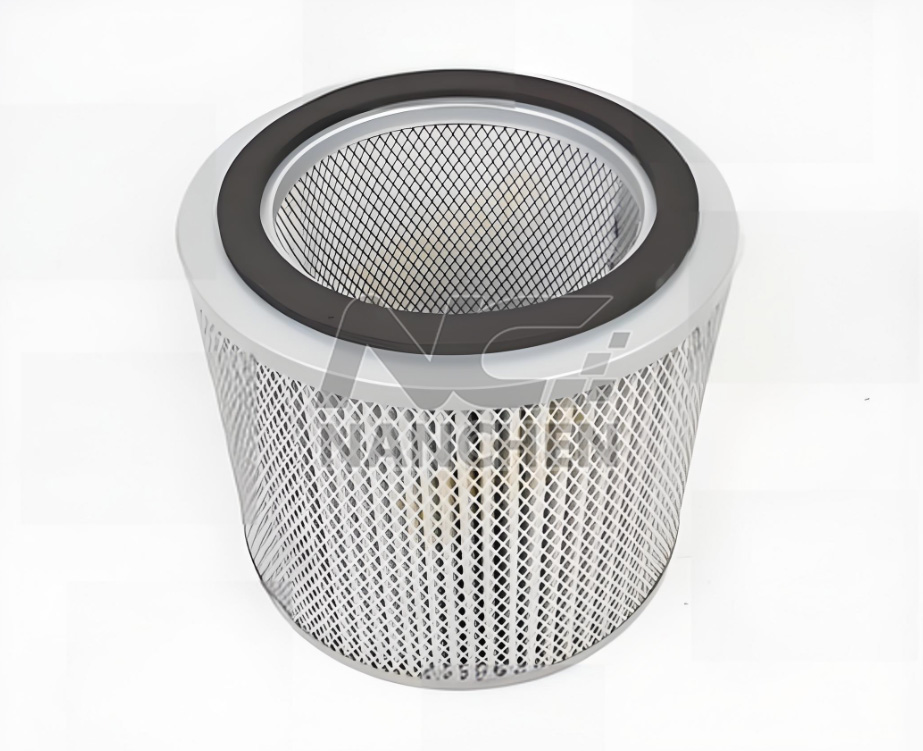

Сопротивление пылесоса с фильтровальными картриджами увеличивается с ростом толщины слоя пыли на поверхности фильтрующего материала. Пыль очищается, когда сопротивление достигает определенного заданного значения. В этот момент программа ПЛК управляет открытием и закрытием импульсного клапана: сначала закрывается подъемный клапан первой камеры, прекращается поток фильтрации, затем открывается электромагнитный импульсный клапан. Сжатый воздух за короткое время быстро расширяется в верхней коробке и струится в фильтровальный картридж, заставляя его расширяться, деформироваться и вибрировать. Под действием обратного потока воздуха пыль, прилегающая к внешней поверхности фильтровального мешка, срывается и падает в бункер для пыли. После завершения очистки пыли электромагнитный импульсный клапан закрывается, подъемный клапан открывается, и камера возвращается в состояние фильтрации. Процесс очистки выполняется последовательно в каждой камере, начиная с очистки каждой камеры и заканчивая следующим циклом очистки. Падающая пыль попадает в бункер для пыли и удаляется через клапан для удаления пыли.
