Линия изготовления оболочковых сердечников с заполнением стальными шариками (далее — оболочковая линия) предназначена для производства песка по технологии оболочкового формования (т.е. с использованием пленкообложенного песка) с использованием железной формы или сухого песка в качестве заполнительного материала для поддержки песчаной формы при производстве литых изделий. В основном используется для производства высококачественных литых изделий. Песчаная форма, изготовленная по оболочковой технологии, обладает преимуществами высокой прочности, хорошей газопроницаемости и хорошего рассыпания. Литые изделия имеют высокую геометрическую точность и размерную точность, что позволяет значительно уменьшить литейные дефекты, улучшить внутренняя качество литых изделий и снизить процент брака литых изделий.

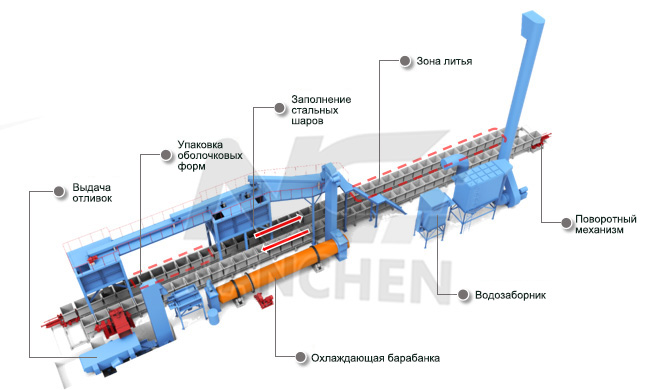

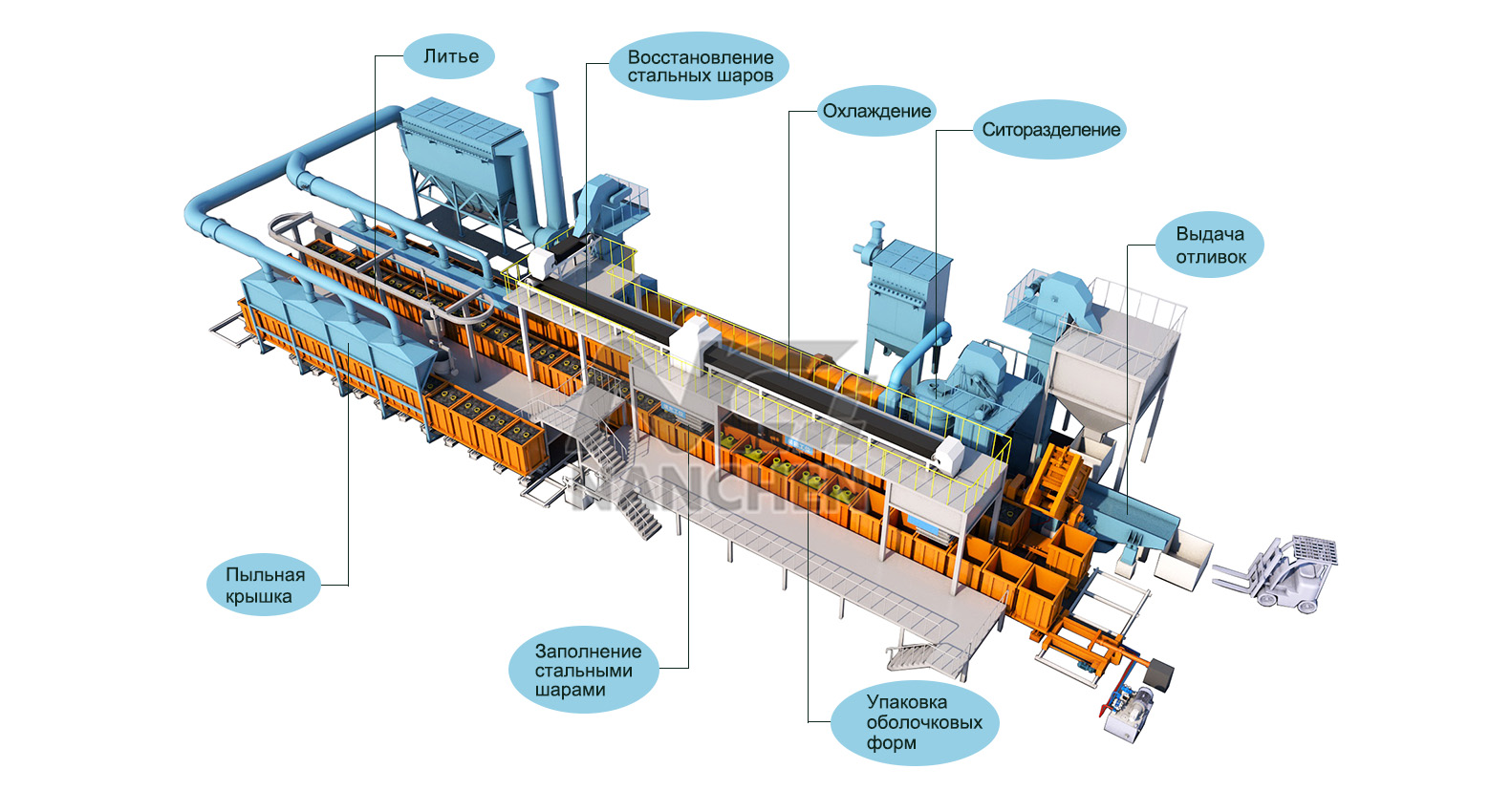

Оборудование оболочковой линии

Оболочковая линия в основном состоит из блока пошаговой линии охлаждения после литья, блока обес печивания и разделения шариков и песка, блока охлаждения и очистки от пыли стальных шариков以及 системы управления оболочковой линией.

(1) Блок пошаговой линии охлаждения после литья

В основном состоит из машины для заполнения железом, вибрационной платформы, конвейера для оболочковых форм и открытой транспортной линии.

(2) Блок обес печивания и разделения шариков и песка

В основном состоит из машины для переворачивания коробок, вибрационного обес печивателя, вибрационного транспортно-сепарационного машины, ведущего подъемника, барабанного сита, линейного вибрационного тонкого сита, охлаждающего барабана, системы распыления воды, конвейера с лентой, бункера для хранения отработанного песка и различных элементов желобов.

(3) Блок охлаждения и хранения железных шариков

Блок охлаждения и хранения железных шариков в основном состоит из устройства для охлаждения железных шариков, цепно-бункерного подъемника, охлаждающего транспортного вала, системы регулировки распыления воды, охлаждающего бункера для хранения железных шариков и т.д.

(4) Блок очистки от пыли

Блок очистки от пыли в основном состоит из системы очистки от пыли и вентиляционной системы. Система очистки от пыли в основном включает фильтр для улавливания пыли, центробежный вентилятор, капюшон для улавливания пыли от источника, трубопровод для очистки от пыли и заслонку для регулировки объемом воздуха.

(5) Блок управления

Блок управления в основном состоит из главного выключателя электроснабжения, логического контроллера PLC, сенсорного экрана пользовательского интерфейса и отдельного выключательного бокса.

                              Машина для формовки сердечников производит оболочковые формы

                                       Оболочковая форма в песчаную коробку

Заполнение оболочковой формы стальными шариками — литье — охлаждение — обеспечивание — извлечение изделий — разделение стальных шариков и песка — рециклирование
